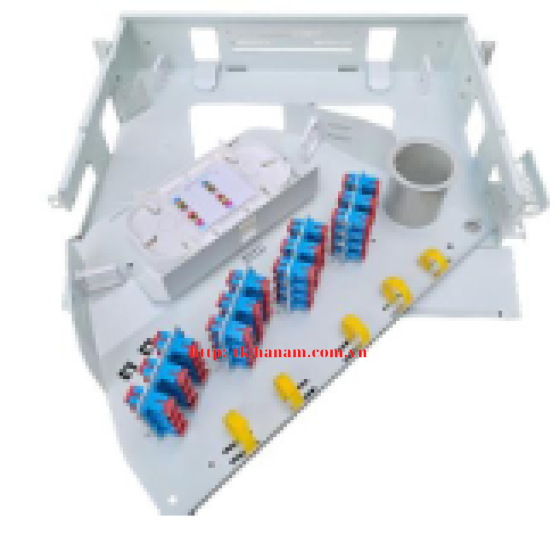

Module hàn nối quang TKFib-W48SC

Sản phẩm được thiết kế gắn trên tủ phối quang quang tập trung của TKRACK800, TKib-MODF-1632, FMDF (ADC KRONE), TE, WARRANT & BROWN, hoặc các khung/tủ rack khác theo chuẩn 19 inch.
Dùng để kết nối cáp quang từ thiết bị truyền dẫn với cáp quang ngoại vi với cáp quang ngoại vi truyền dẫn ra bên ngoài.
Được sản xuất trên dây chuyền máy CNC có độ chính xác cao. Các mối hàn, góc cạnh và bề mặt sơn được kiểm tra theo quy trình ISO 9001:2015 của TK HANAM.

Vỏ Module (subrack) và các panel gắn adapter được chế tạo bằng thép sơn tĩnh điện màu xám sáng (Light Grey) hoặc màu sơn xám trắng F53415C và có tính đồng bộ với các Module hàn nối đã và đang lắp đặt (subrack ODF hiện có tại VNPT Net3…..).
Các mối hàn đạt TCVN 11244-10:2015. Các góc cạnh và đường viền trơn bóng;
Độ dày ≥ 1.0mm, kết cấu đảm bảo chắc chắn.

Module (Subrack) có dung lượng hàn nối ≥48FO SC/UPC hoặc SC/APC (Tùy chọn)
Module (Subrack) có dung lượng kết nối ≥48 cổng loại SC/UPC hoặc SC/APC (Tùy chọn);

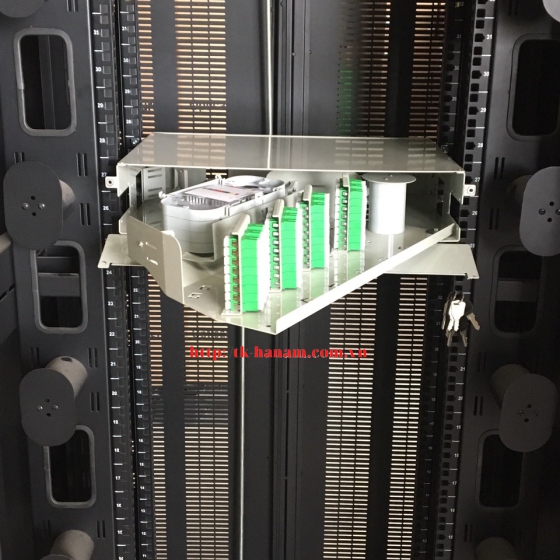

Được thiết kế theo kiểu bản lề (dạng trượt xoay quanh trục cố định) để dễ dàng thực hiện các thao tác đấu nối, Module (subrack) có cấu trúc mở để thuận lợi cho các thao tác khi đưa cáp vào cố định bên trong khung giá, khi lắp trong cabinet được bố trí thuận lợi cho các thao tác lắp đặt, đấu nối, kiểm tra và bảo dưỡng.

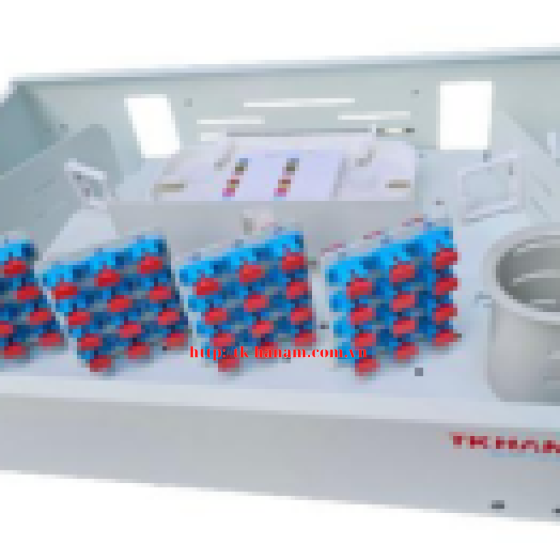

Có 04 thanh cài Adapter (Panel Adapter), mỗi thanh gắn 12 Adapter, khoảng cách gắn giữa các Adapter phù hợp;

Sử dụng nhiều loại Adapter: SC/LC (Hoặc tùy chọn);
Thanh cài Adapter có thiết kế nghiên 30° đến 45°, phía trước thanh cài và có bản lề che các Adapter đảm bảo nguồn laser không chiếu vào mắt người khai thác sử dụng;

Các Module (subrack) có chức năng vừa hàn vừa nối, được thiết kế để lắp đặt độc lập với nhau trong cabinet.
Các Module (subrack) được thiết kế theo cấu trúc mở để thuận lợi cho các thao tác khi đưa cáp vào cố định bên trong khung giá.
Kích thước: Theo tiêu chuẩn 19 ‘’ x Sâu 300 x Cao 2U (mm), lắp đặt được trong cabinet 19" chuẩn

Có 2 cổng cáp cho cáp vào/ra, cổ cáp được cố định bằng core Inox siết chặt, lạc buộc, dây chịu lực trung tâm cáp cố định ngay cổng cáp;
Không gian đủ rộng cho việc dự trữ cáp trong Module;
Có các đường cáp quang, dây nhảy, dây nối ra và vào có hướng đi dễ dàng, có vị trí cố định dây nhảy, dây nối quang.
Bán kính uốn cong tối thiểu của sợi quang vào/ra (MBR) trong Module (subrack): 30mm.

Các module (subrack) subrack khi lắp trong cabinet luôn bố trí thuận lợi cho các thao tác lắp đặt, đấu nối, kiểm tra và bảo dưỡng.
Tuổi thọ hoạt động trong nhà: ≥ 20 năm và có khả năng tái sử dụng.

Dùng gắn trên tủ phối quang quang tập trung TKFib-WODF-1920 hoặc các khung/tủ Rack khác theo chuẩn 19 Inch, phù hợp chuẩn ESTI;
Dùng để kết nối cáp quang từ thiết bị truyền dẫn với cáp quang ngoại vi truyền dẫn ra bên ngoài, cơ chế đóng mở thuận tiện cho lắp đặt và khai thác thiết bị.
